變頻器測試

變頻器廣泛應用于風機，泵類等機械設備控制領域，具有控制控制便捷，減少設備沖擊延長設備使用壽命節能等優點。變頻器的效率測試是衡量變頻器性能的重要指標。

變頻器信號特點和功率分析儀性能要求：

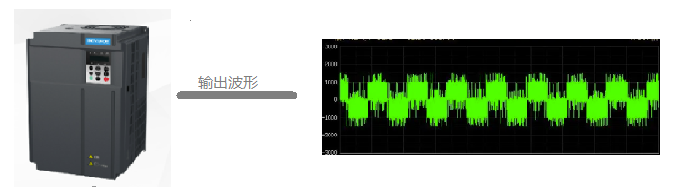

變頻器的初級和次級電路中有大量的諧波分析和高頻分量。因此，測量變頻器的功率分析儀就必須具有高帶寬，高精度，濾波等功能。

儀表推薦：

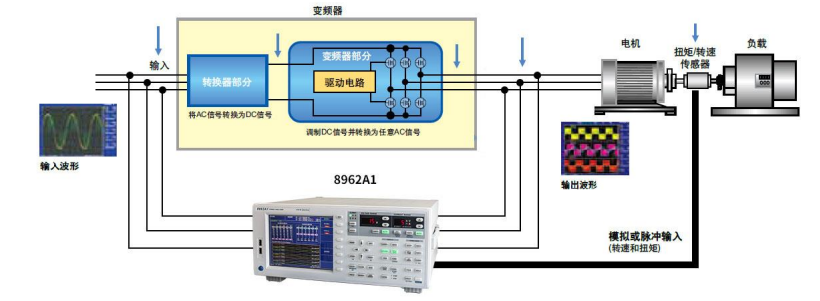

8962A1帶寬可達300KHZ，電壓電流同時采樣，支持固定1000HZ，1-100KHZ可調線路濾波，10-10KHZ可調頻率濾波，基本精度可達0.1%，支持1-500次諧波測試和間諧波測試。支持三路輸入和三路輸出，輸入輸出同時測量并計算效率，具有數據存儲功能可將數據導出excel表格，繪制出效率曲線。

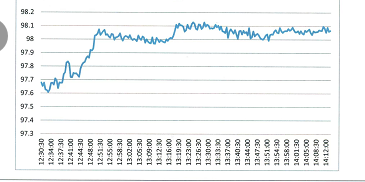

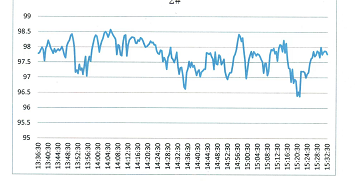

效率曲線

用戶受益：

1.8962A1在一臺儀表上能同時測試輸入和輸出端電壓，電流，功率頻率等并且能夠查看波形顯示諧波直接計算出效率，縮短用戶的測試和評估時間。數值計算基于波形數據，測量結果非常準確可靠。

2.支持寬量程輸入，帶有電壓電流量程換擋，避免傳感器等此類附件帶來誤差。

3.載波信號的高頻諧波分析和初級電路的諧波分析。
